Вентилятор радиальный среднего давления VR 280-46

от ₽ 18 840

К товарам

Описание

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ОБЩАЯ ИНФОРМАЦИЯ

Загнутые вперед лопатки, количество лопаток – 32
Направление вращения – правое или левое
Исполнения: общепромышленное, коррозионностойкое (K), для систем противодымной вентиляции (DU400, DU600), теплостойкое (G), теплостойкое коррозионностойкое (KG), взрывозащищенное (V), взрывозащищенное теплостойкое (VG), взрывозащищенное коррозионностойкое (VK), взрывозащищенное коррозионностойкое теплостойкое (VKG)
Вентиляторы VR-280-46 и VR-280-46-DU имеют схожие аэродинамические характеристики с вентиляторами ВР 300-45, ВР 300-45 ДУ
Вентиляторы изготавливают по ТУ 28.25.20-018-58769768-2021

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды от –45 °С до +40 °С. Умеренный климат: 2-я категория размещения. При наличии защиты двигателя от атмосферных воздействий допускают использование вентилятора по 1-й категории размещения
По согласованию с производителем возможно изготовление вентиляторов для условий умеренно-холодного климата (УХЛ) с температурой окружающей среды до –60 °С. Вентиляторы в исполнении DU600 изготавливают только для умеренного климата (У)

НАЗНАЧЕНИЕ РАДИАЛЬНОГО ВЕНТИЛЯТОРА ДЫМОУДАЛЕНИЯ VR-280-46-DU

Для отвода тепла и одновременного удаления возникающих при пожаре газов с температурой до 400 °С в течение 120 минут; 600 °С – 90 минут. При этом агрессивность газов по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха, с содержанием пыли и других твердых примесей в количестве не более 0,1 г/м³, не содержащего липких веществ и волокнистых материалов. Допускается совмещать работу вентилятора в режимах дымоудаления систем вытяжной противодымной вентиляции и вытяжного вентилятора общеобменных систем вентиляции (режим ДУВ).

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА СПИРАЛЬНОГО КОРПУСА

ДЛЯ ВЕНТИЛЯТОРОВ VR-280-46

Конструкция вентилятора позволяет менять угол поворота корпуса в пределах от 0 до 135 и от 270 до 315 градусов
Вентиляторы с углом поворота корпуса 180 градусов изготавливают по индивидуальному заказу. Они имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков
Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения
Углы поворота отсчитывают по направлению вращения рабочего колеса:

P – правого
L – левого вращения

ВР_280-46_VR-280-46_кроме сейсмостойкого_направления_вращения.png

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Радиальные вентиляторы
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	взрывозащищенное, дымоудаления 400, дымоудаления 600, коррозионностойкое, общего назначения, теплостойкое
Направление лопаток	вперед загнутые
Направление вращения рабочего колеса	влево, вправо
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	2
Положение монтажа	горизонтальное
Тип двигателя	асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP54

Документы

Опции

Полезная информация

Конструкция радиальных вентиляторов НЕВАТОМ

18.09.2020

Радиальные вентиляторы применяются в системах общеобменной, приточной, вытяжной и аварийной противодымной вентиляции.

Обзор товара

Радиальные вентиляторы НЕВАТОМ

24.05.2016

Вид рабочего колеса зависит от типа радиального (центробежного) вентилятора и собирается сваркой на роботизированном сварочном комплексе (некоторые размеры колес изготавливаются с закаткой установочных усов без применения сварки).

Видео

Обзор товара

Общая информация о категории Радиальные вентиляторы

Радиальные вентиляторы служат для механического побуждения тяги в системах общеобменной приточной и вытяжной вентиляции, в системах кондиционирования по СП 60.13330.2016, в системах аварийной противодымной вентиляции, а также для работы в агрессивных и взрывоопасных средах.

Вентиляторы предназначены для эксплуатации в умеренном (У) или умеренно-холодном (УХЛ) климатах. Температура окружающей среды для умеренного климата ограничена в пределах от –45 °С до +40 °С, а для умеренно-холодного климата – в пределах от –60 °С до +40 °С.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Вентиляторы серий VR относят ко 2-й категории размещения по ГОСТ 15150, то есть эксплуатировать их следует под навесом. При наличии защиты двигателя от дождя и снега допустимо применение вентиляторов в умеренном климате по 1-й категории размещения, то есть под открытым небом.

Вентиляторы серий VKRS, VKRF относят к 1-й категории размещения по ГОСТ 15150.

В зависимости от величины полного давления, которое вентиляторы создают при перемещении воздуха, различают вентиляторы:

Низкого давления – до 1000 Па (VR-86-77, VKRS, VKRF)
Среднего давления – от 1000 Па до 3000 Па (VR-280-46)

В зависимости от конструкции корпуса и размещения рабочего колеса различают вентиляторы:

Радиальные в спиральном корпусе (VR-86-77, VR-280-46)
Крышные (VKRS, VKRF)

НЕВАТОМ изготавливает вентиляторы VR в конструктивном исполнении 1: рабочее колесо закреплено непосредственно на валу электродвигателя.

По направлению вращения рабочего колеса вентиляторы VR выпускают левого и правого исполнения. Направление вращения рабочего колеса вентиляторов определяют со стороны всасывающего патрубка. Если рабочее колесо вращается по часовой стрелке – вентилятор правого вращения, против часовой стрелки – левого.

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относят к категориям BV-2 и ВV-3. В связи с тем, что НЕВАТОМ применяет современные балансировочные станки, рабочие колеса вентиляторов обеспечивают динамическую балансировку по классу точности G 6,3 ГОСТ ИСО 1940-1-2007.

Вибрацию вентиляторов контролируют в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации:

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение»: 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

В комплект поставки входит:

Вентилятор
Паспорт по ГОСТ 2.601

Гарантийный срок – 18 месяцев.

ИСПОЛНЕНИЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ПО НАЗНАЧЕНИЮ И МАТЕРИАЛАМ

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:

Общепромышленные
Коррозионностойкие
Теплостойкие
Взрывозащищенные
Дымоудаления

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

В каталоге аэродинамические характеристики вентиляторов приводятся в виде зависимости полного давления Рv от производительности Q при постоянной асинхронной частоте вращения электродвигателя n. Все характеристики приведены к нормальным атмосферным условиям:
ρ = 1,2 кг/м³ – плотность воздуха
t = 20 °С – температура воздуха на входе в вентилятор
В = 760 мм рт. ст. = 101,3 кПа – атмосферное давление
φ = 50 % – относительная влажность воздуха

Аэродинамические характеристики получены при испытаниях вентиляторов VR на испытательном стенде типа С по ГОСТ 10921-2017, для вентиляторов VKRS и VKRF – на испытательном стенде типа A.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Радиальные вентиляторы серий VR-86-77, VR-280-46 состоят из следующих основных элементов:

2_С_ВР_86-77_VR-86-77_ВР 280-46_VR-280-46 (1).png

Спиральный корпус вентилятора выполнен из стали. Боковые стенки корпуса изготавливают на оборудовании с ЧПУ, что обеспечивает точность положения впускного отверстия и отверстий для сборки и монтажа.

Боковые стенки и образующую корпуса соединяют с помощью «питтсбургского фальца». Он обеспечивает герметичные, прочные швы и дополнительную жесткость корпуса.

В вентиляторах серии VR-86-77 входной конфузор обеспечивает перекрытие с покрывным конусом рабочего колеса в осевом направлении и небольшой радиальный зазор. Входной конфузор и его взаимное положение с рабочим колесом существенно влияют на КПД вентиляторов VR-86-77 и создаваемый ими шум.

Рабочее колесо вентиляторов серии VR-86-77 имеет загнутые назад лопатки. Его собирают при помощи сварки на роботизированном сварочном комплексе. Материал колес – углеродистая или нержавеющая сталь с полимерным покрытием. Эти рабочие колеса характеризуются высоким КПД.

Рабочие колеса вентиляторов серии VR-280-46 имеют загнутые вперед лопатки. С типоразмера №2,0 по типоразмер №4,0 их изготавливают при помощи закатки установочных усов без применения сварки.

Материал колес

Оцинкованная, углеродистая или нержавеющая сталь в исполнении У

В вентиляторах №5,0, №6,3 и №8,0 рабочее колесо изготавливают при помощи сварки на роботизированном сварочном комплексе. Материал колес — углеродистая или нержавеющая сталь с полимерным покрытием.

Опорная рама вентилятора с непосредственным приводом состоит из площадки под электродвигатель, которая закреплена между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса.

В радиальных вентиляторах применяются трехфазные (380 В/50 Гц) асинхронные двигатели с короткозамкнутым ротором серии АИР и их аналоги.

Класс защиты электродвигателей IP54 по ГОСТ IEC 60034-1-2014 в пыле- и брызгозащищенном исполнении:

Класс изоляции – F
Климатическое исполнение – У или УХЛ, 1 или 2 категории размещения по ГОСТ 15150
Средняя наработка на отказ не менее 20 000 ч

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относятся к категории BV-2 и ВV-3. Применение современных балансировочных станков обеспечивает динамическую балансировку рабочих колес вентиляторов по классу точности G 6,3 по ГОСТ ИСО 1940-1-2007.

Вибрация вентиляторов контролируется в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации (не более):

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение» 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

СХЕМА МОНТАЖА РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Монтаж радиальных вентиляторов рекомендуют выполнять с использованием дополнительных комплектующих. На схеме указаны дополнительные опции.

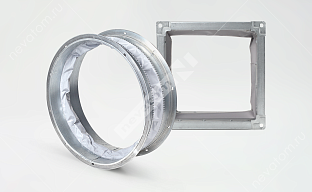

ГИБКИЕ ВСТАВКИ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Снижают передачу механических вибраций от вентилятора к воздуховодам.

Для умеренного климата — два оцинкованных фланца, соединенных между собой гибким элементом
Для умеренно-холодного климата — два стальных фланца, соединенных между собой гибким элементом

ЗАЩИТНАЯ РЕШЕТКА ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Защитная решетка — это сетка, которая исключает доступ к внутренним элементам вентилятора и препятствует попаданию посторонних предметов.

Для умеренного климата — решетку делают из оцинкованного металла
Для умеренно-холодного климата — решетку делают из стали

ЗАЩИТНЫЙ КОЗЫРЕК ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначен для защиты от атмосферных осадков при уличном размещении. Тип козырька определяют в зависимости от угла поворота вентилятора.

ВИБРОИЗОЛЯТОРЫ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями.

МОНТАЖНАЯ РАМА ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначена для установки вентилятора в горизонтальном положении на ровное основание. Позволяет установить между рамой и вентилятором виброизоляторы. Раму соединяют с основанием и вентилятором болтовыми креплениями. Монтажную раму изготавливают из углеродистой стали сварочным соединением и покрывают полимерным покрытием.

ЗАЩИТНЫЙ КОЖУХ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Нужен для защиты электродвигателя от попадания атмосферных осадков. Его обязательно устанавливают для вентиляторов, работающих на открытом воздухе.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Для нормальной работы вентиляторов при монтаже нужно соблюдать следующие указания и рекомендации:

При отсутствии воздуховода, присоединенного к всасывающему патрубку, входное отверстие должно быть закрыто защитной решеткой
Чтобы всасывающий и нагнетательный фланец не сломались, обязательно нужно соединять воздуховод и вентилятор посредством гибкой вставки
Чтобы стабилизировать воздушный поток, участок воздуховода, непосредственно примыкающий к вентилятору, нужно оставлять прямым на длине не менее 2 диаметров воздуховода. Прямой участок воздуховода позволяет снизить турбулентность и связанные с ней шум и вибрацию
Для вентиляторов с высокими скоростями вращения рабочего колеса рекомендуют применять резинометаллические виброизоляторы
На нагнетательной стороне вентилятора должны быть предусмотрены расширительные патрубки с углом не более 30°, а на всасывающей — не более 60°. Это правило является общим для всего вентиляционного контура системы. Резкое изменение сечения каналов, как правило, приводит к появлению эффекта «гула»

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
